FST-01 Medidor de retracción de película

INSTRUMENTOS CELULARES

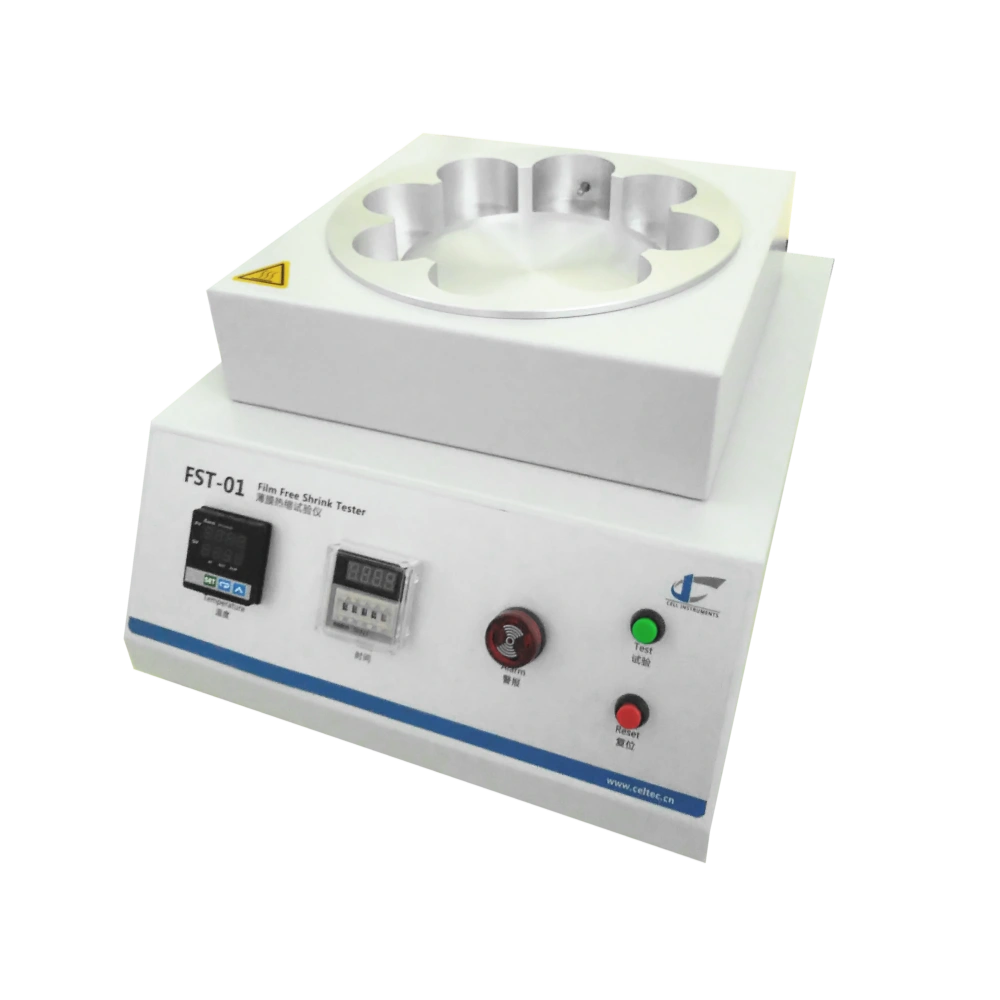

FST-01 Medidor de retracción de película

Características

Control preciso de la temperatura: El P.I.D. digital garantiza una temperatura rápida y estable sin fluctuaciones.
Calefacción estable: El calentamiento por fluidos ofrece un entorno de ensayo uniforme
Cronometraje preciso: El temporizador automático garantiza resultados precisos
Interfaz fácil de usar: Pantalla LCD con microordenador y panel de PVC.
Pruebas eficaces: La abrazadera de malla metálica garantiza un funcionamiento suave.

Estándar

ASTM D2732 ,GB/T 13519

Aplicaciones

Industria	Materiales típicos de envasado	Aplicación
Alimentación y bebidas	Película termorretráctil PE, POF, OPS	Botellas de agua mineral, etiquetas para botellas de bebidas, envases alimentarios, bolsas termoselladas
Envasado de vinos	Película termorretráctil de PE, PVC, PETG	Precinto de cuello para botellas de licor, etiqueta antifalsificación, film retráctil para cajas de regalo de vino
Farmacéutica y sanidad	Película termorretráctil de PVC, POF	Film de sellado para frascos de medicamentos, embalaje exterior de dispositivos médicos, film antifalsificación para cajas de medicamentos
Cuidados químicos y personales diarios	Película termorretráctil OPS, PETG, PVC	Etiqueta de botella de champú, película exterior cosmética, funda retráctil de botella de cuidado de la piel
Embalaje de productos industriales y electrónicos	Film retráctil PET, POF, PVC	Embalaje retráctil de pequeños electrodomésticos, embalaje de piezas y accesorios electrónicos, termosellado de ensamblaje de herramientas de ferretería

Especificaciones técnicas

Especificaciones	FST-01 Medidor de retracción de película
Tamaño de la muestra	≤100 mm x 100 mm
Temperatura	Temperatura ambiente ~ 200°C
Precisión	±0.3°C
Fuente de alimentación	CA 110~220V 50Hz
Medio calefactor	Calentado por baño de agua/Calentado por baño de aceite

Principio

Primer paso Preparación de la muestra	Corta la película de plástico en cuadrados de 100 mm × 100 mm. Trazar líneas centrales a lo largo de la dirección de la máquina (MD) y la dirección transversal (TD).
Paso 2 Medición inicial	Mida la longitud de las líneas marcadas Registro como longitud inicial (L₀) tanto en MD como en TD.
Paso 3 Tratamiento térmico	Colocar la muestra en un medio precalentado (por ejemplo, agua o aire) a la temperatura objetivo (por ejemplo, 130°C). Tiempo de remojo: 10 segundos, con la muestra sin sujetar
Paso 4 Refrigeración	Retirar la muestra y dejar que se enfríe naturalmente a temperatura ambiente. Asegúrese de que la muestra quede plana sin distorsiones
Paso 5 Medición final	Vuelve a medir las longitudes de las líneas Registro como longitud final (L₁)
Paso 6 Cálculo de la contracción	Utiliza la fórmula： Contracción (%) = (L0 - L1) / L0 × 100

medidor de contracción térmica

La importancia del comprobador de contracción de películas

Contracción térmica lineal sin restricciones

Ventajas de las pruebas

Garantizar la coherencia del producto
Descubrir materiales defectuosos
Inspección y liberación en fábrica

Mejorar el ajuste del envase y la resistencia a los daños
Garantizar la estabilidad del transporte y la presentación del aspecto
Aumentar la satisfacción del usuario y la confianza en la marca

Evitar riesgos de incumplimiento
Cumplir los requisitos de las pruebas de terceros
Apoyar la exportación y la licitación

comprobador de termorretracción de películas

Preguntas frecuentes preguntas

¿Para qué sirve principalmente un medidor de contracción?

Un medidor de contracción se utiliza para medir la contracción térmica lineal de láminas y películas de plástico cuando se exponen a temperaturas elevadas. Ayuda a evaluar la estabilidad dimensional de los materiales de envasado durante los procesos de termosellado, esterilización por vapor o retractilado. Entre las aplicaciones más comunes se encuentran los envases alimentarios, los films médicos y los films retráctiles industriales.

¿Qué normas sigue la prueba de contracción?

La norma más utilizada es ASTM D2732que especifica el método para determinar la retracción térmica lineal no contenida de las películas y láminas de plástico. Otras normas relacionadas pueden incluir ISO 14616.

¿Qué medios de calentamiento se utilizan durante la prueba?

Las pruebas de contracción pueden utilizar baño de agua a temperatura controlada o un horno de aire caliente como medio de calentamiento. Los baños de agua son ideales para un calentamiento preciso y uniforme, mientras que los hornos de aire son adecuados para materiales que no pueden exponerse al agua.

¿Es necesario fijar la muestra durante la prueba?

No. Según ASTM D2732, las muestras deben permanecer sin restricciones durante el proceso de calentamiento, lo que significa que no debe aplicarse ninguna sujeción ni fuerza. Esto permite que la muestra se encoja libremente y refleja su comportamiento natural de contracción térmica.

Soluciones integrales de pruebas de control de calidad de materiales

Cell Instruments Ventajas

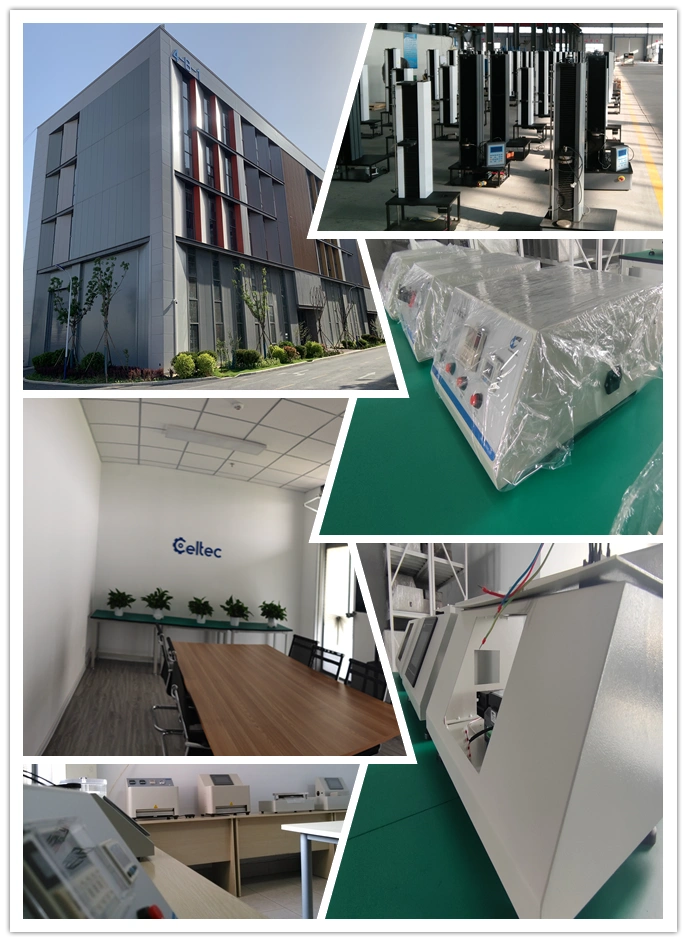

Experiencia profesional como fabricante

Con muchos años de experiencia en I+D y producción, nos centramos en el envasado, la medicina, la alimentación y la electrónica. Contamos con un sólido equipo de I+D y un moderno sistema de fabricación para garantizar una calidad de producto y un nivel técnico líderes.

Gran capacidad de desarrollo personalizado

Con una profunda acumulación técnica, proporcionamos soluciones a medida, que incluyen el ajuste de funciones, la personalización del software y la transformación de la automatización, para responder con flexibilidad a las distintas necesidades de las pruebas y mejorar su eficacia.

Completo sistema de servicio posventa

Con una red de asistencia técnica y servicio posventa que cubre los mercados nacional y extranjero, ofrecemos servicios completos, como formación operativa y diagnóstico remoto, para garantizar que los clientes no se preocupen y reducir al mínimo el tiempo de inactividad.
