FST-01 フィルムシュリンクテスター
CELL INSTRUMENTS

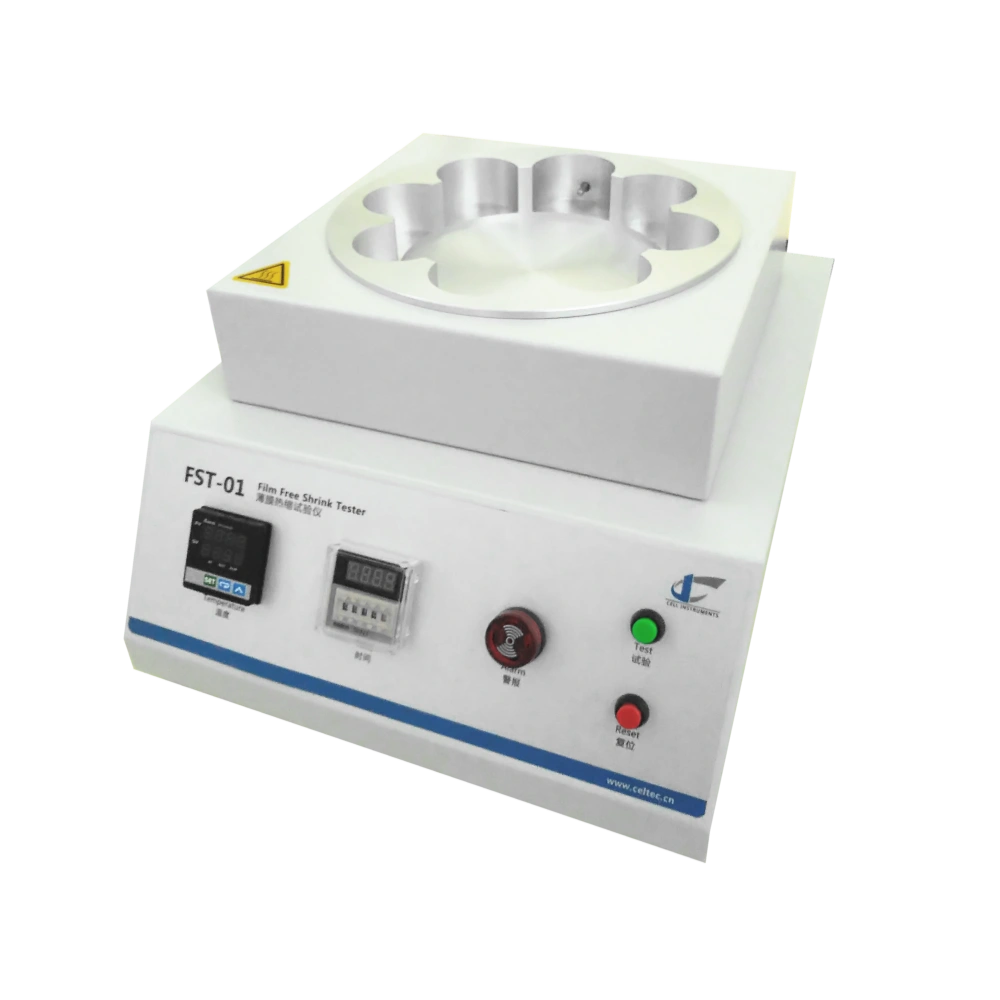

FST-01 フィルムシュリンクテスター
特徴
- 精密な温度制御：デジタルP.I.D.制御により、温度の変動を抑えつつ迅速かつ安定した加熱を実現します。
- 安定した加熱：流体加熱方式により、均一で安定した試験環境を提供します。
- 正確なタイミング：自動タイマー機能により、試験結果の精度を確保します。
- ユーザーフレンドリーな操作性：LCD表示とマイクロコンピュータ制御、PVCパネルによる直感的な操作が可能です。
- 効率的な試験：ワイヤーメッシュクランプにより、スムーズで安定した試験操作を実現します。
標準規格
ASTM D2732 ,GB/T 13519
適用分野
| 業界 | 典型的な包装材 | 応用例 |
|---|---|---|
| 食品・飲料 | PE、POF、OPS熱収縮フィルム | ミネラルウォーターボトル、飲料ラベル、食品包装、ヒートシール袋 |
| 酒類包装 | PE、PVC、PETG熱収縮フィルム | 酒瓶のネックシール、偽造防止ラベル、ギフトボックス用シュリンクフィルム |
| 医薬・ヘルスケア | PVC、POF熱収縮フィルム | 医薬品ボトル封緘フィルム、医療機器外装包装、医薬品箱の偽造防止フィルム |
| 日用化学品・パーソナルケア | OPS、PETG、PVC熱収縮フィルム | シャンプーボトルラベル、化粧品外装フィルム、スキンケアボトルシュリンクスリーブ |
| 工業・電子製品包装 | PET、POF、PVCシュリンクフィルム | 小型家電のシュリンク包装、電子部品・付属品の包装、ハードウェア工具組立品のヒートシール |
技術仕様
| 仕様 | FST-01フィルムシュリンケージテスター |
|---|---|
| 試料サイズ | ≤100 mm x 100 mm |
| 温度範囲 | 室温〜200°C |
| 精度 | ±0.3°C |
| 電源 | AC 110~220V 50Hz |
| 加熱媒体 | 水浴加熱 / 油浴加熱 |
原理
| ステップ1：試料準備 | フィルムカット | プラスチックフィルムを 100 mm × 100 mm の正方形にカット |
| 中心線描画 | 機械方向（MD）および横方向（TD）に中心線を引く | |
| ステップ2：初期測定 | 線の長さ測定 | マーキングした線の長さを測定 |
| 記録 | MD・TD 両方向の初期長さ（L₀）として記録 | |
| ステップ3：熱処理 | 加熱 | 試料を所定温度（例：130°C）に予熱した媒体（水または空気）に入れる |
| 浸漬時間 | 10秒、試料は拘束されない状態 | |
| ステップ4：冷却 | 冷却方法 | 試料を取り出し、自然に室温まで冷却 |
| 注意点 | 試料が平らに置かれ、歪みがないことを確認 | |
| ステップ5：最終測定 | 線の長さ測定 | 再度、線の長さを測定 |
| 記録 | 最終長さ（L₁）として記録 | |
| ステップ6：収縮率の計算 | 計算式 | 収縮率（%） = (L₀ – L₁) / L₀ × 100 |
熱収縮試験機
フィルムシュリンケージテスターの重要性
自由線状熱収縮
試験の必要性
熱収縮試験は製品の品質および性能の信頼性を確保するために不可欠です。
品質管理の中核
熱収縮性能は材料の寸法安定性や適用性に直接影響します。テストにより加熱中の材料変化を監視し、異常を早期に検出可能です。
包装適応性とユーザー体験の向上
フィルムの収縮が均一で美しいかどうかは、包装品質とブランドイメージに関わります。テストによりしわ、反り、破損などの問題を防げます。
規格遵守と市場投入の確保
熱収縮材料はASTM D2732、ISO 14616などの規格に準拠する必要があります。収縮テストは製品が技術要求に適合することを保証します。
新素材開発と最適化の促進
熱収縮テストは新素材の熱安定性を評価する重要手段であり、R&Dや構造設計に役立ちます。
テストの利点
- 製品の一貫性を確保
- 欠陥材料を発見
- 工場検査と出荷管理をサポート
- 包装の適合性と耐損傷性を向上
- 輸送時の安定性と外観表示を確保
- ユーザー満足度とブランド信頼を向上
- 非準拠リスクを回避
- 第三者試験要件に対応
- 輸出や入札をサポート
film heat shrink tester
よくある 質問
Q1: シュリンケージテスターの主な目的は何ですか？
A: プラスチックフィルムやシートの加熱時の線状熱収縮率を測定し、包装材料の寸法安定性を評価します。食品包装、医療用フィルム、工業用シュリンクフィルムで使用されます。
Q2: どの規格に準拠していますか？
A: 主にASTM D2732に準拠。プラスチックフィルムの自由線状熱収縮率測定方法を規定しています。ISO 14616などの関連規格も適用可能です。
Q3: 使用する加熱媒体は？
A: 温度制御された水浴または熱風オーブンを使用。水浴は均一で精密な加熱に適し、熱風は水に触れられない材料に適します。
Q4: 試料を固定する必要はありますか？
A: いいえ。ASTM D2732に従い、試料は加熱中に自由状態で収縮させる必要があります。固定や加圧は行いません。
